从面板到AI芯片底座：中国又杀进一条万亿赛道！这次韩国先感到压力，AI芯片下一场大洗牌要来了！中vs韩大战，鹿死谁手？

韩国媒体这次是真有点坐不住了。今天The Elec报道：中国玻璃基板的商业化速度，已经跑在韩国前面。韩国企业还在一段一段验证工艺、讨论什么时候上量产线，中国企业的玩法更直接——先把线建出来，做出东西，再让客户一轮一轮测。

真正让韩国人紧张的，是中国在用一种他们不太习惯的方式做半导体新材料。

韩国的打法偏向工艺一项一项验证，没完全跑通之前，对重资产量产线比较谨慎，中国这边更像先把设备和产线搭起来，做出样品，在真实客户验证里边跑边改。

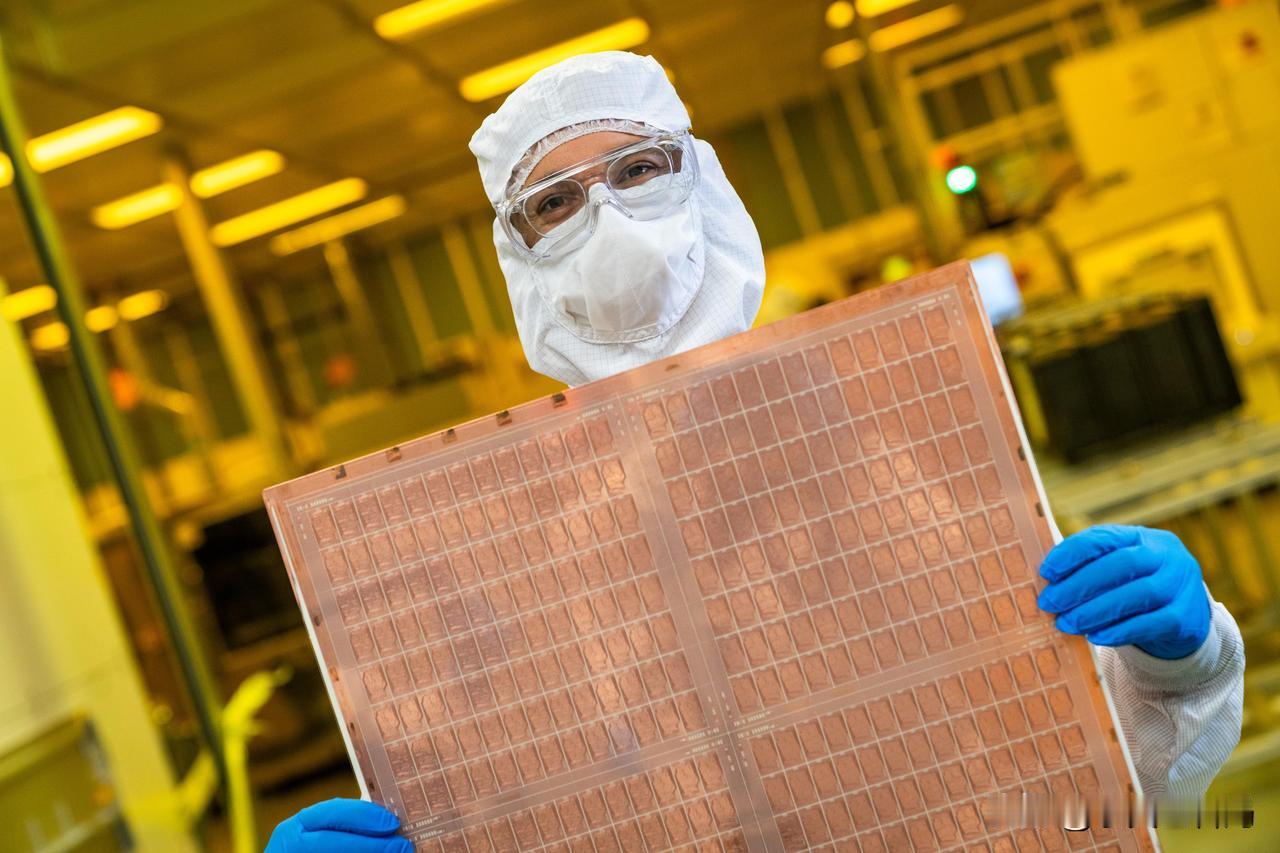

玻璃基板这种东西，实验室里打出几个漂亮的TGV孔并不稀奇。

难的是几十万、几百万个微孔怎么稳定金属化，不能有空洞，不能裂，不能翘，做完以后还要扛住AI服务器长期高负载运行。

德国设备商SCHMID在最新业绩会上就说得很明白，现在玻璃芯基板最关键的技术瓶颈之一就是TGV金属化，后面还有终端客户认证。

说白了，这场仗拼到最后，拼的是谁先把良率和可靠性磨出来。而这恰恰是中国供应链最擅长的打法。

中国已经有至少18家上市公司切进玻璃基板产业链，从玻璃材料、激光打孔、湿法蚀刻，到镀铜、CMP、RDL和设备，正在慢慢连成一张网。

沃格已经有10万平方米产线并进入小批量供货。

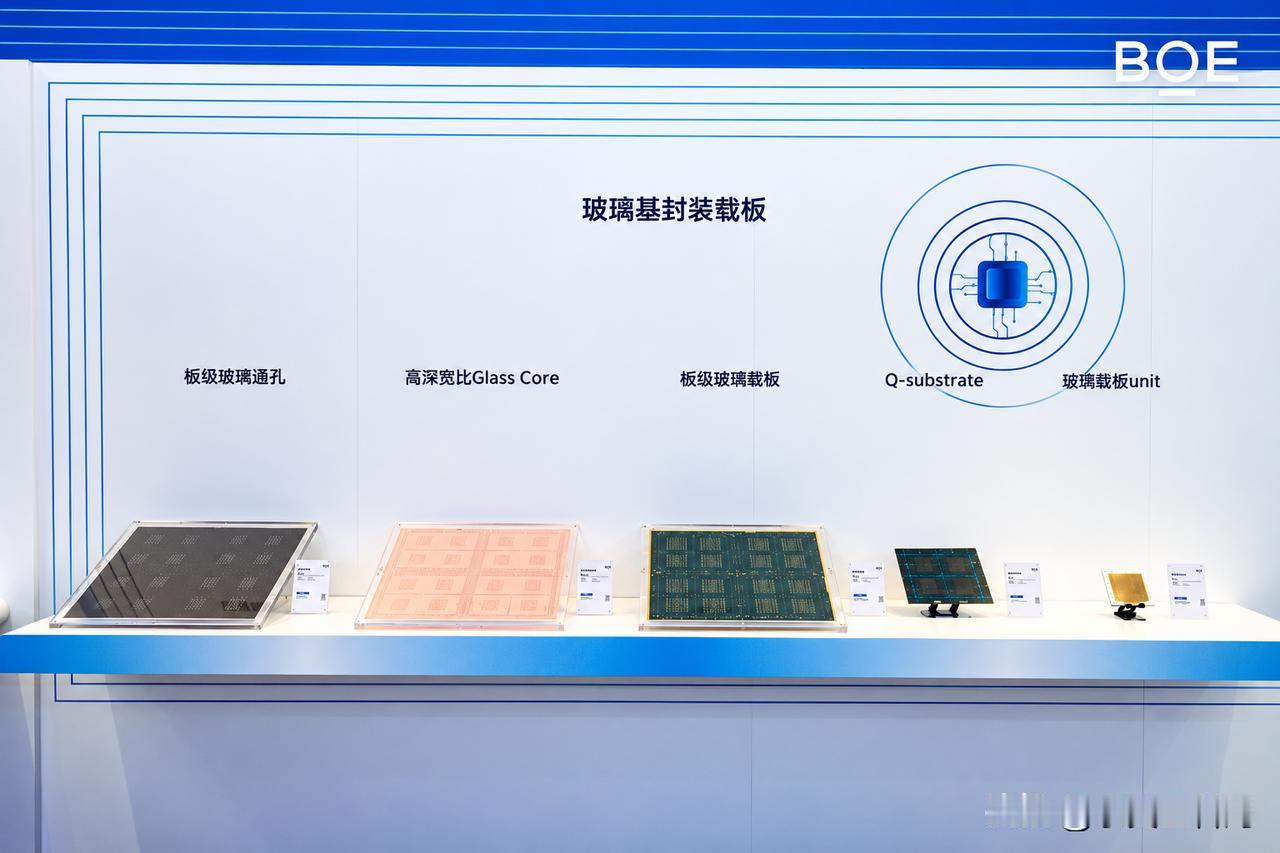

京东方更有意思，接近10亿元砸下去，把TGV打孔、镀铜、ABF增层到后道工艺整条中试线拉通了，100×100毫米以上、24层的产品已经开始拿真实CPU和GPU做服务器测试。

今年7月，英特尔甚至直接宣布和蓝思科技合作，开发玻璃基先进封装。

很多人以前觉得京东方、蓝思这类企业，不就是做屏、做手机玻璃的吗？

现在才发现，AI时代一个非常值钱的新入口，可能恰恰长在他们过去十几年最熟悉的玻璃加工、面板制造和精密微加工能力上。

因为AI芯片今天遇到的问题，已经不只是晶体管够不够小了。

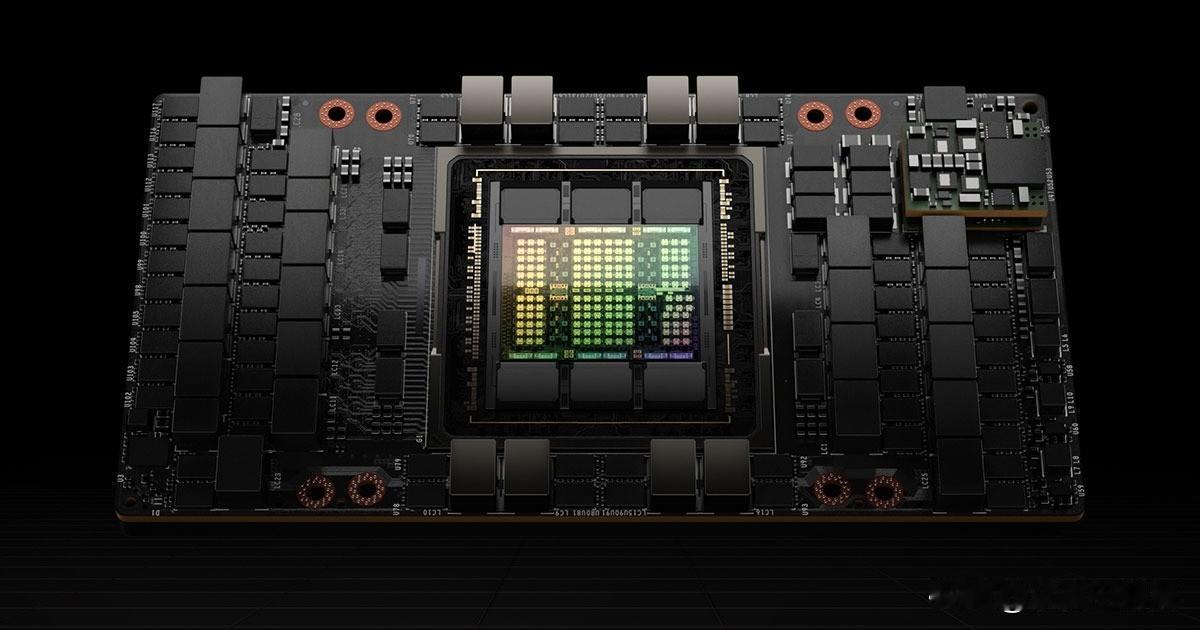

GPU越来越大，旁边还得塞越来越多HBM，芯片之间又要高速互连。封装尺寸越往上堆，有机基板越容易遇到翘曲和尺寸稳定性问题，硅中介层又贵，而且面积继续做大很麻烦。

玻璃的优势就是平、硬、热稳定、介电损耗低，而且特别适合往大尺寸面板走。

英特尔自己2023年公布玻璃基板技术时给过一个靠谱的指标：相比传统方案，玻璃基板有潜力把互连密度提高一个数量级，同时让图形失真降低50%。

SCHMID也说过，英特尔、英伟达、AMD供应链里的企业都在研究玻璃芯基板，而且终端客户认证目前还没有全部完成。

明年英伟达或许会立刻换玻璃，但这不是重点。重点是，中国过去二十年砸出来的面板、PCB、精密玻璃、激光设备、湿制程产业链，现在突然找到了一条往半导体先进封装抬价的路。

以前一平方米玻璃，大家拼的是电视、显示器的面板价格。

未来还是这一平方米玻璃，拼的可能是5微米级通孔、几十层线路、GPU和HBM互连，以及一颗几万美元AI芯片最终敢不敢放在你这块板子上。

这两个生意的价值量，根本不是一个级别。

当然，韩国现在也谈不上输。SKC这个月还在继续给Absolics追加巨额资金，韩国JNTC也刚刚宣布新的TGV玻璃基板工厂投资，三星电机、LG Innotek同样没有退出牌桌。

最后还是要看谁先拿到头部AI客户的长期订单，谁的良率先爬上去，谁的TGV金属化真正稳定，谁能连续几个季度批量出货，而且把成本越打越低。

但如果中国企业胜出，意义会非常大。

因为这一次中国企业抢的，是AI芯片最核心的先进封装底层材料和工艺平台。

一旦挤进去，卖的就不再是一块普通玻璃，而是AI算力时代的地基。
