BJT 开关电路中的基极电阻设计 📍
许多工程师将基极电阻视为事后补充——选个值，接上它，然后继续下一步。
但在开关应用中，这个小电阻往往决定了晶体管是否真正按预期工作。
🔹 BJT 开关的关键是饱和
两个明确的状态：截止（关）和饱和（全开）。
如果晶体管未饱和：
→ V_CE 更高
→ 功率损耗更大
→ 器件更热
→ 开关可靠性降低
🔹 从真实电路到简化模型

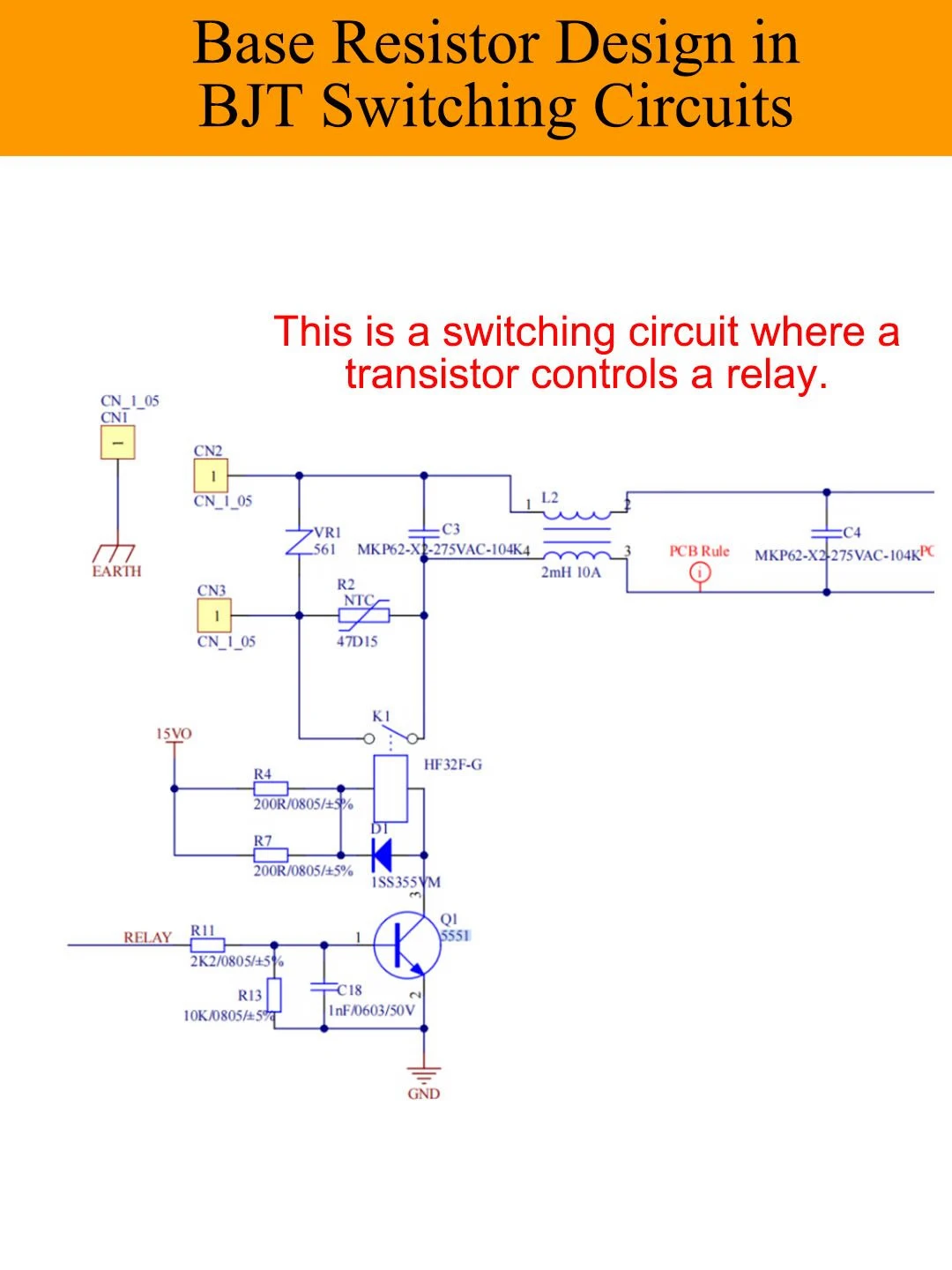

即使是复杂的继电器驱动器，也可简化为：
控制信号 → 基极电阻 → 晶体管 → 负载
理解这条路径会让设计变得简单得多。
🔹 基极电阻的实际作用
它决定了基极电流：
I_B = (V_in – V_BE) / R_B
这个电流决定了晶体管是否能驱动所需的负载。
🔹 设计思维，而非仅靠公式
在开关应用中，我们有意提供足够的基极电流来保证饱和。具体比例取决于器件和裕量，但目标相同：在实际条件下实现可靠饱和。
🔹 一个快速示例
控制信号 = 3.3V，V_BE ≈ 0.7V，负载电流 ≈ 20mA
这就是为什么你经常看到 kΩ 范围的电阻——但并非所有 kΩ 值都同样有效。
🔹 常见陷阱：过大的基极电阻
电路可能仍能工作，但：
→ 饱和可能不完全
→ 电压降增加
→ 效率受损
🔹 从 MCU 驱动
MCU 引脚的电流能力有限。
你必须平衡：足够的基极驱动 vs. 安全的引脚电流。
🔹 别忘了下拉电阻
它确保明确的关断状态、更快的关闭，以及无浮动输入。小细节，巨大影响。
📌 DFM 现实检查
从生产和 PCB 角度来看：
基极驱动不足 → 发热与不稳定
过大的电阻 → 隐藏的可靠性问题
不良开关行为 → 调试头痛
一个简单的 BJT 开关非常稳健——但前提是基极驱动设计得当。
