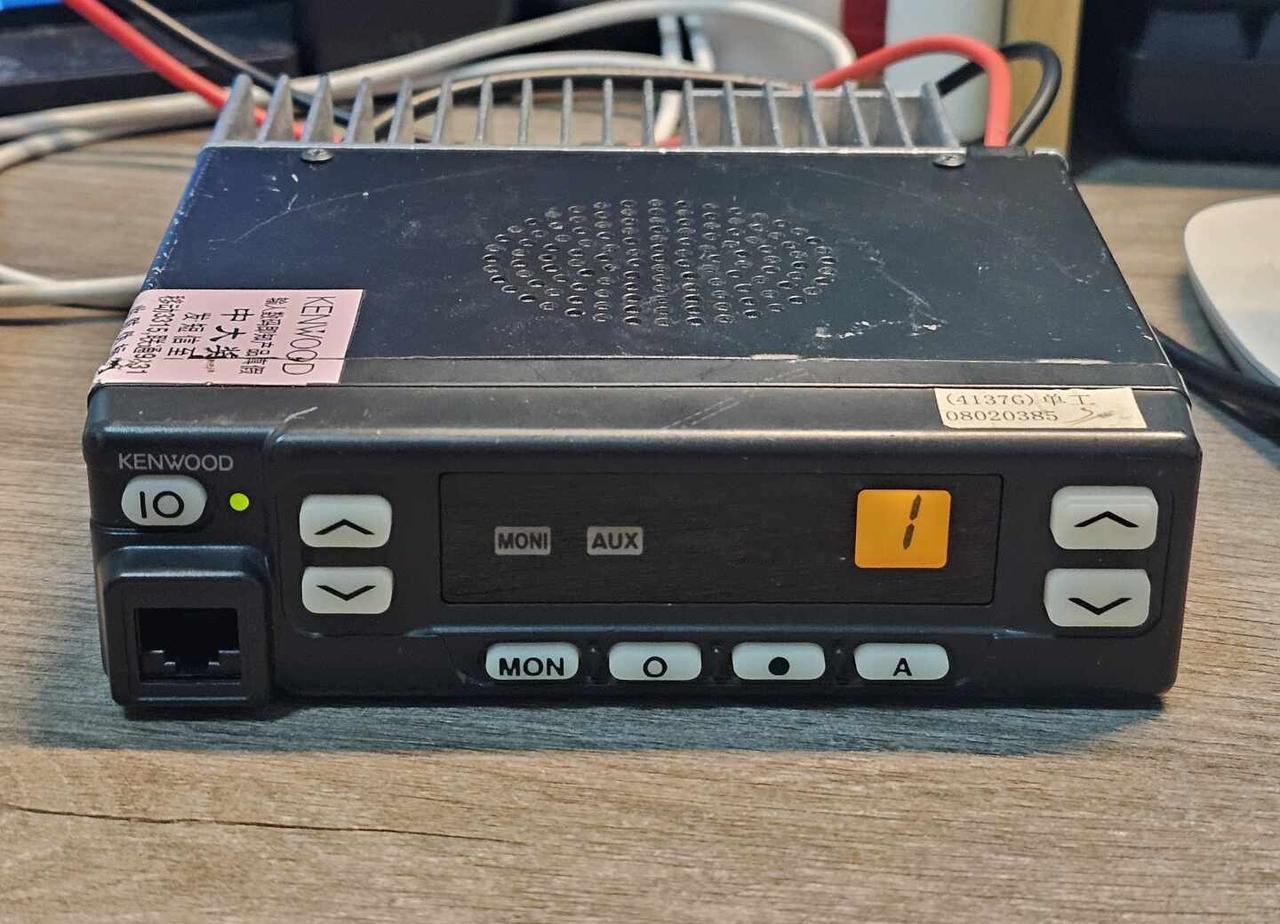

折腾一台上古铁路淘汰的TK-868G（1）

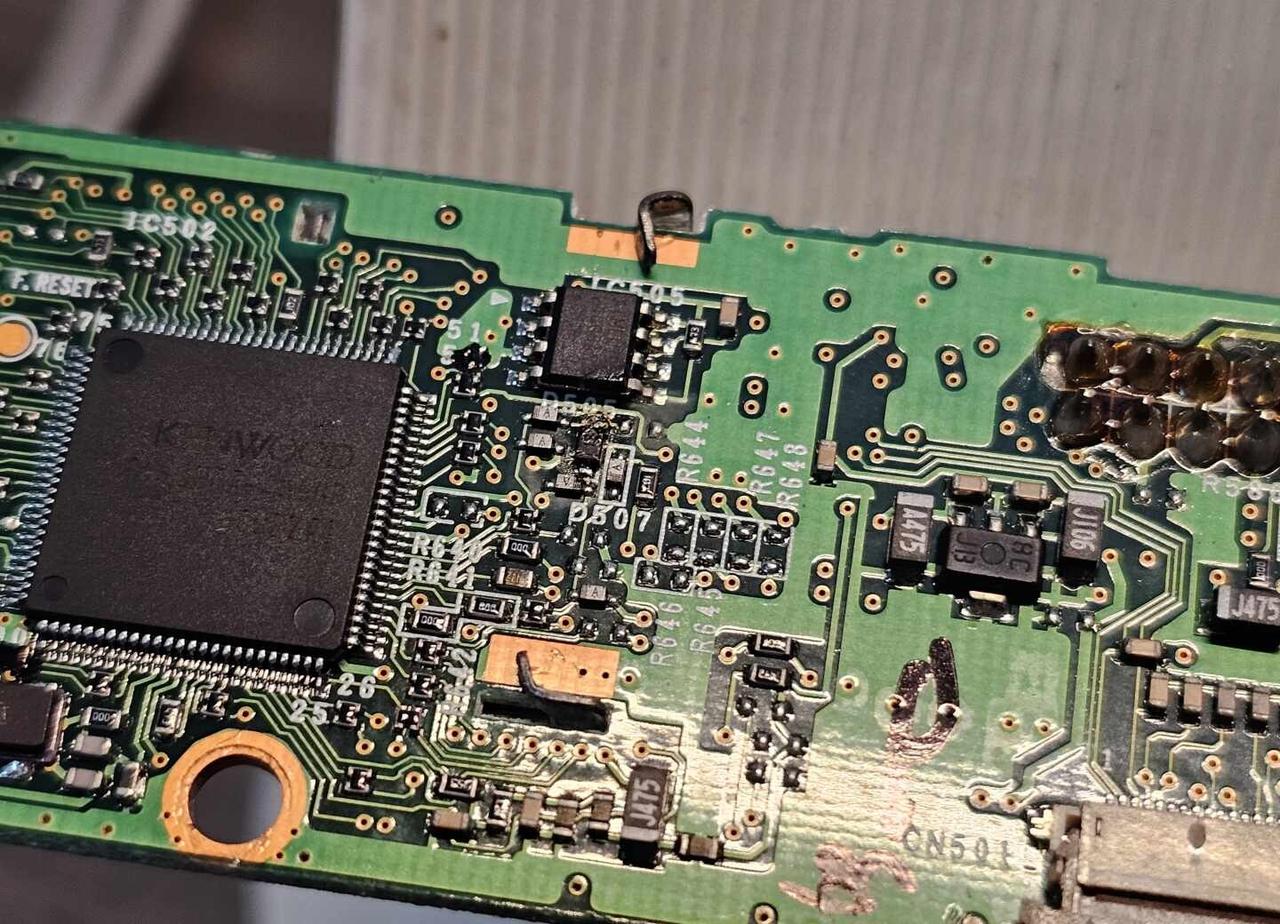

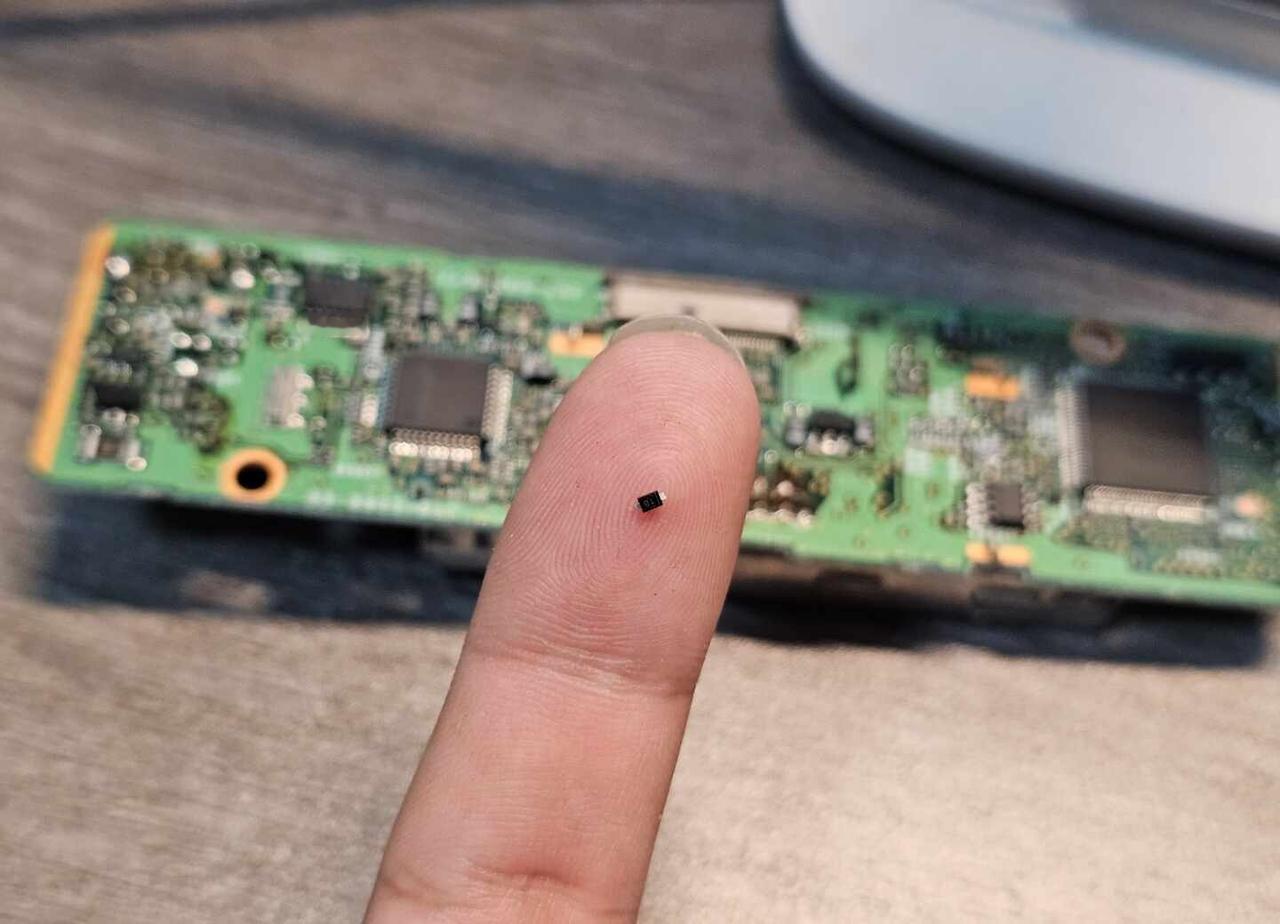

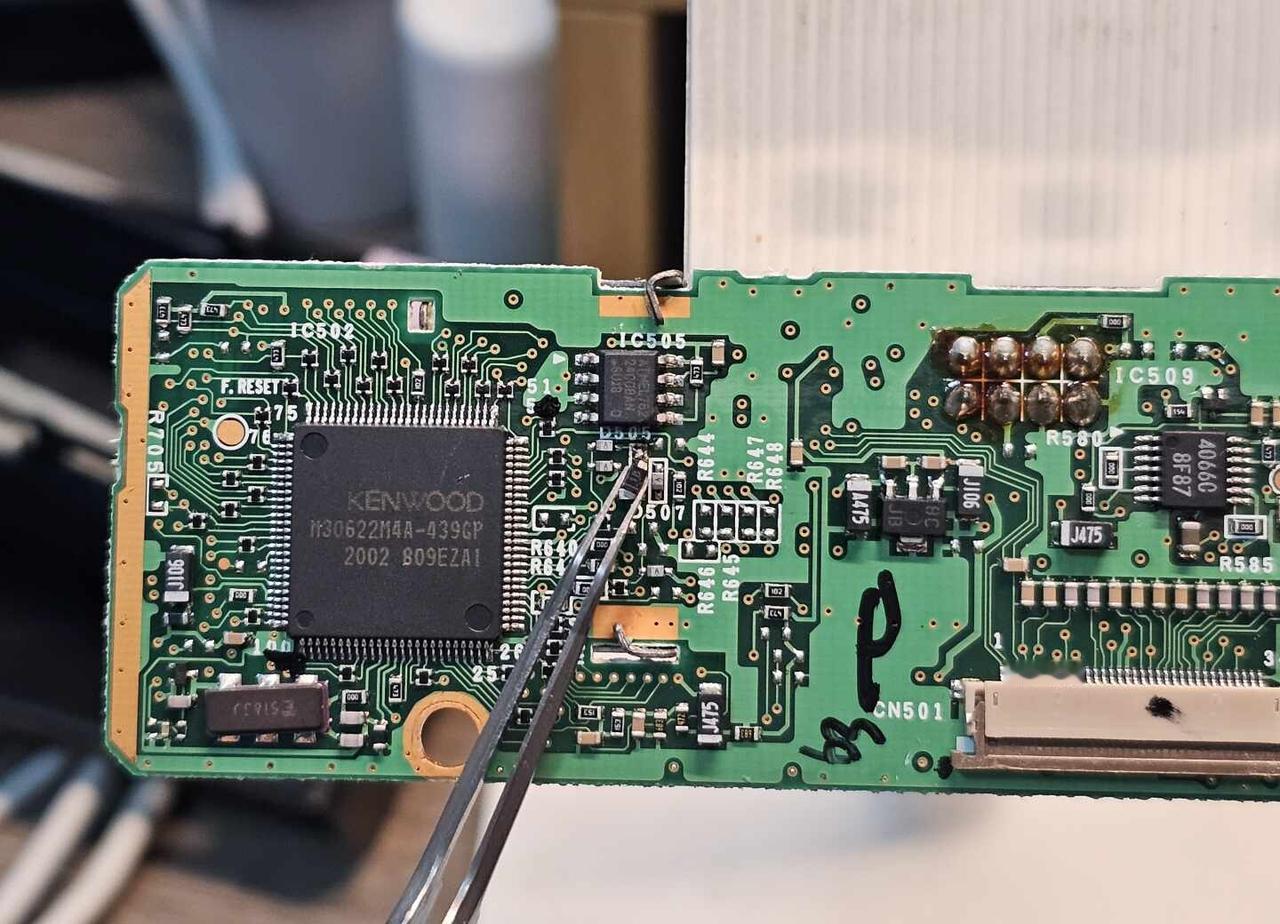

​到手发现开机屏幕不显，翻了下文档和电路图，发现是CPU边上的D505位缺了一个二极管，原机型号是松下的MA2S11100L；

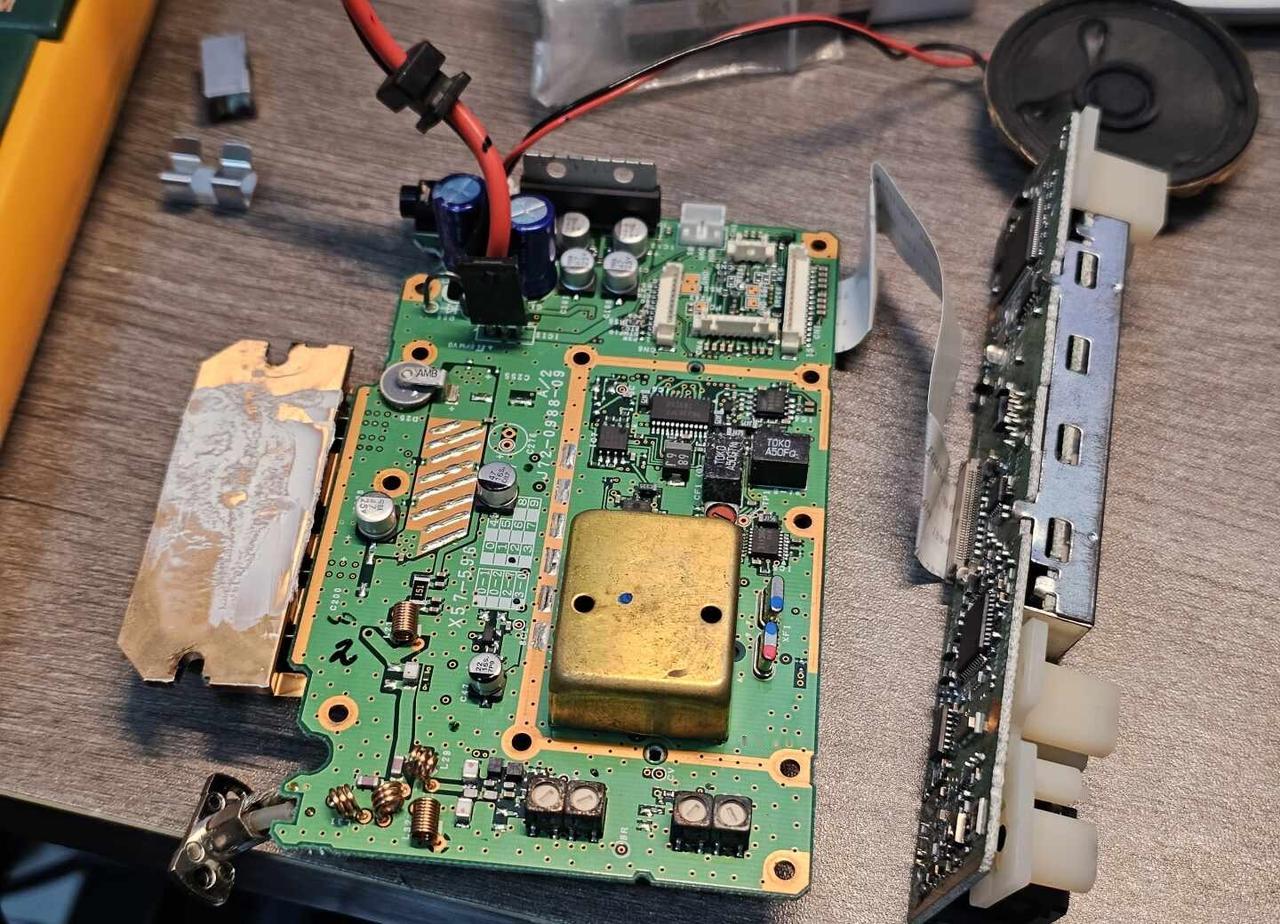

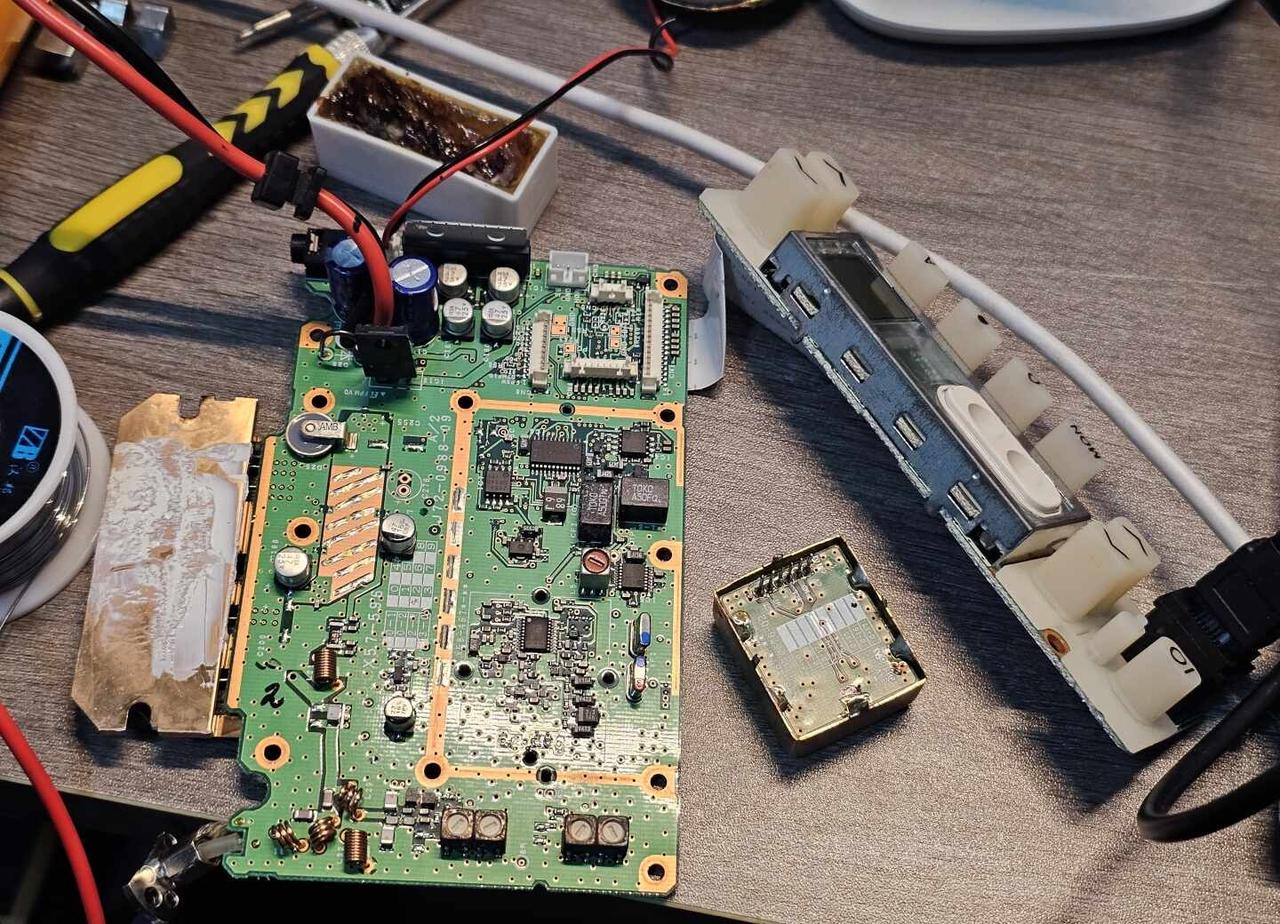

​补上二极管后发现开机报警+机器无收发，怀疑是VCO失锁，遂排查了一波，发现VCO的CV端无电压、晶振可以正常起振、PLL芯片的Clock引脚有电压且随着信道调整电压有变化，故定位为VCO故障，拆机加焊VCO内部陶瓷电容后恢复；

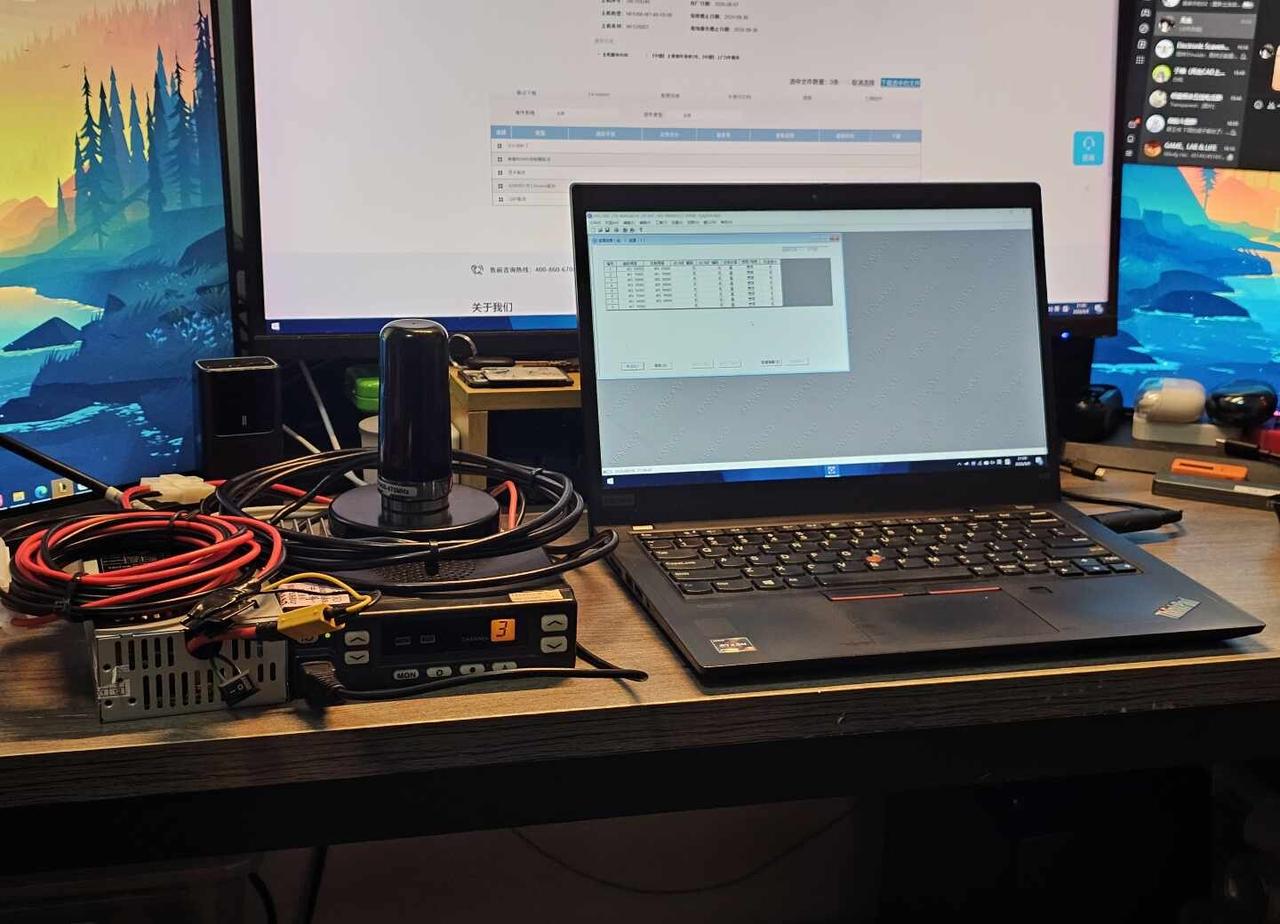

​重新刷固件后功能正常，然后可以继续吃灰了x
