台式电脑组装图文教程

需要配件：CPU、主板、内存条、M.2固态硬盘、CPU散热器、电源、机箱、独立显卡（可选），工具只需要一把十字螺丝刀。

装机前注意：摸一下金属物体释放静电，不要用手触碰CPU针脚、内存金手指；主板先放在主板包装盒上操作，不要直接放桌面，防止短路 。

步骤1：安装CPU到主板

1. 把主板平放包装盒上，把CPU插槽金属压杆向外拨，向上掀开，拿掉保护盖子。
2. CPU角落有金色小三角标记，和主板插槽三角标记对齐，轻轻平放进去，不要用力按压。
3. 放下金属压杆，用力扣压锁死，会自动弹掉保护盖板。

Intel、AMD都是三角对三角，放进去顺滑无阻力，放不进去不要硬怼。

步骤2：安装内存条

1. 内存插槽两端卡扣向外掰开。
2. 内存条中间有缺口，对准插槽缺口，标签面朝CPU一侧。
3. 双手均匀往下按压内存两头，听到两声“咔哒”，两边卡扣自动扣住，代表装好。

两根内存做双通道，优先插第2、4插槽（A2/B2），看主板印刷丝印编号。

步骤3：安装M.2固态硬盘

1. 找到主板M.2插槽，拧掉尾部固定螺丝。
2. SSD金手指一头斜45°插进插槽，轻轻下压固态硬盘。
3. 拧回尾部螺丝把SSD压紧固定，不要拧太死。

步骤4：安装CPU散热器

1. 撕掉散热器底部塑料保护膜（千万不能忘记撕）。
2. CPU表面挤黄豆大小一点硅脂，薄薄一层即可，不要涂太厚。
3. 散热器底座对准主板四个孔位，对角线顺序拧紧螺丝，不要单边一次性拧死。
4. 散热器风扇插头插到主板上标有 CPU_FAN 的插座上。

步骤5：主板装进机箱

1. 先把主板自带的I/O挡板，从机箱内侧卡进机箱后背接口位，铁片朝外。
2. 机箱里面确认铜柱位置和主板螺丝孔一一对应，缺少铜柱会造成主板短路。
3. 主板放进去，接口对准I/O挡板，拧上螺丝固定主板，螺丝适度拧紧，不要暴力拧死。

步骤6：安装电源

1. 电源放进机箱电源仓，风扇朝下（机箱底部有通风孔），没有通风孔就朝上。
2. 后背四颗螺丝固定电源。
3. 把电源线从机箱背部走线孔穿到机箱内部。

模组电源：先只接必要线缆：24pin主板供电、CPU供电，其他线缆后面再插。

步骤7：插主要供电线

1. 24Pin主板供电：主板边上最大的接口，对准防呆口插到底，卡扣扣紧。

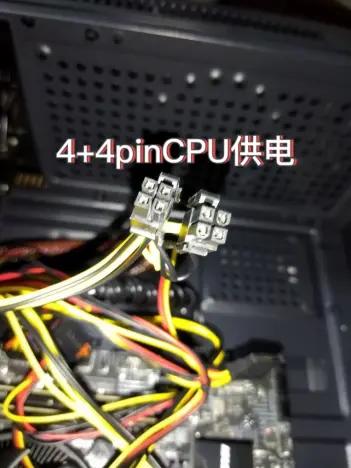

2. CPU供电（4+4pin）：主板左上角，印有 CPU_PWR 。⚠️不要和显卡6+2pin搞混，两者外观很像，接口定义不一样，插错会烧坏硬件。
3. 有独立显卡，再插上显卡供电线。

步骤8：安装独立显卡（选配）

1. 拆掉机箱后背对应显卡位置金属挡板。
2. 显卡金手指对准主板PCI‑E插槽，用力向下按，听到咔哒，卡扣锁住显卡。
3. 机箱后背拧螺丝固定显卡挡板，接上显卡供电（6pin/8pin）。

步骤9：接机箱前置跳线（新手难点）

机箱前面板的一堆小插头，对照主板说明书上丝印文字：

-  POWER SW  开机按键、 RESET SW 重启按键：不分正负极
-  POWER LED 电源灯、 HDD LED 硬盘灯：分正负极，+号对准主板+，灯不亮就调换方向
-  HD‑AUDIO 前置耳机麦克风、 USB3.0 前置USB：大接口带防呆缺口，方向错插不进去，直接插上即可。

步骤10：通电点亮测试

1. 再次检查：CPU供电、24pin供电、显卡供电、风扇全部插好，机箱内部没有散落螺丝。
2. 插上电源线，短按机箱开机键。
✅风扇全部转动、显示器点亮，进入BIOS界面，硬件组装完成。

后续需要准备8G以上U盘，制作启动盘安装Windows系统。

常见踩坑提醒

1. 散热器塑料膜必须撕掉，否则CPU温度爆炸。
2. CPU供电不要拿显卡供电乱插。
3. 指示灯不亮只需要调换正负极，不会烧硬件；开关线不分正反。
4. 全部接口都有防呆缺口，插不进去不要大力硬怼。
