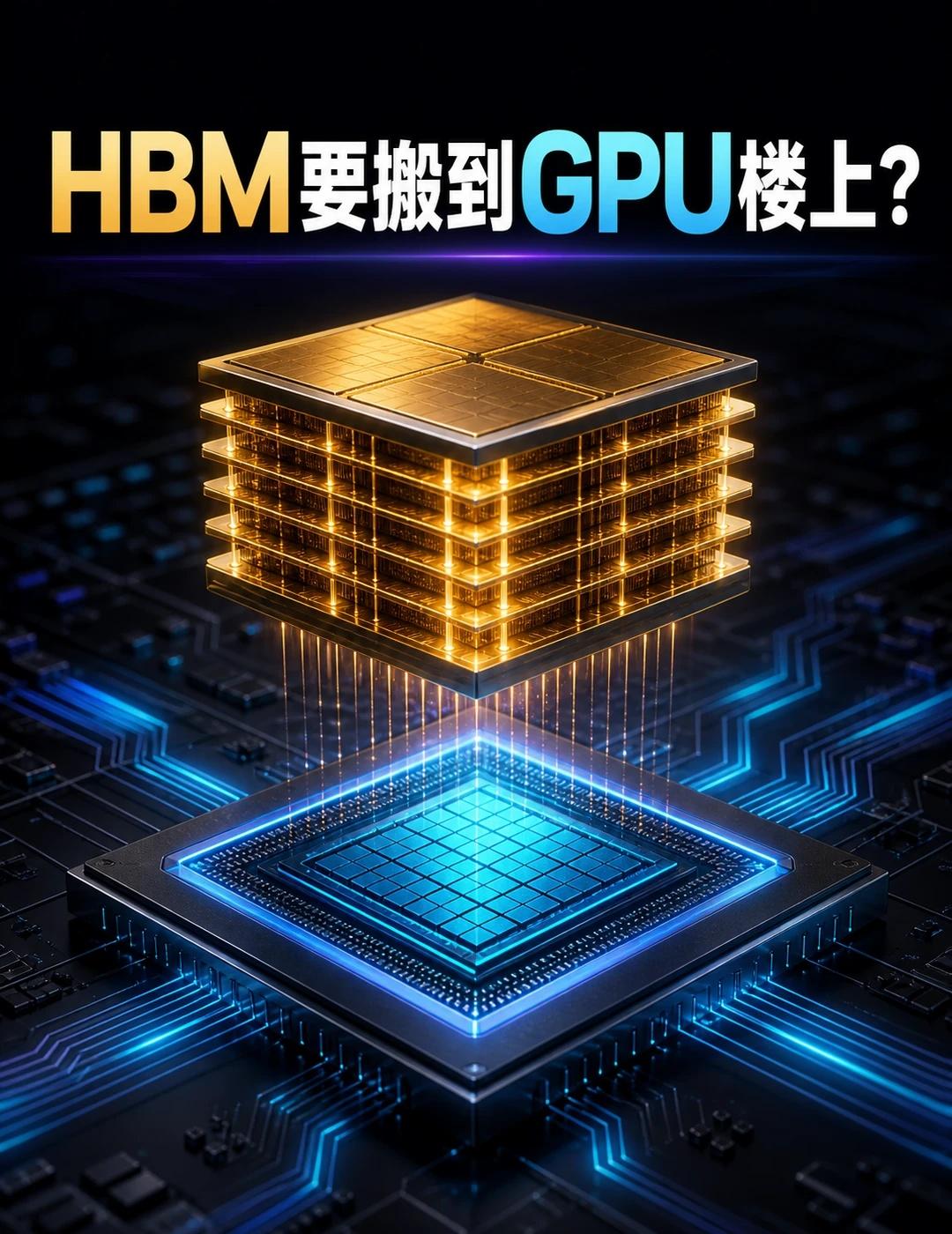

HBM要搬到GPU楼上？

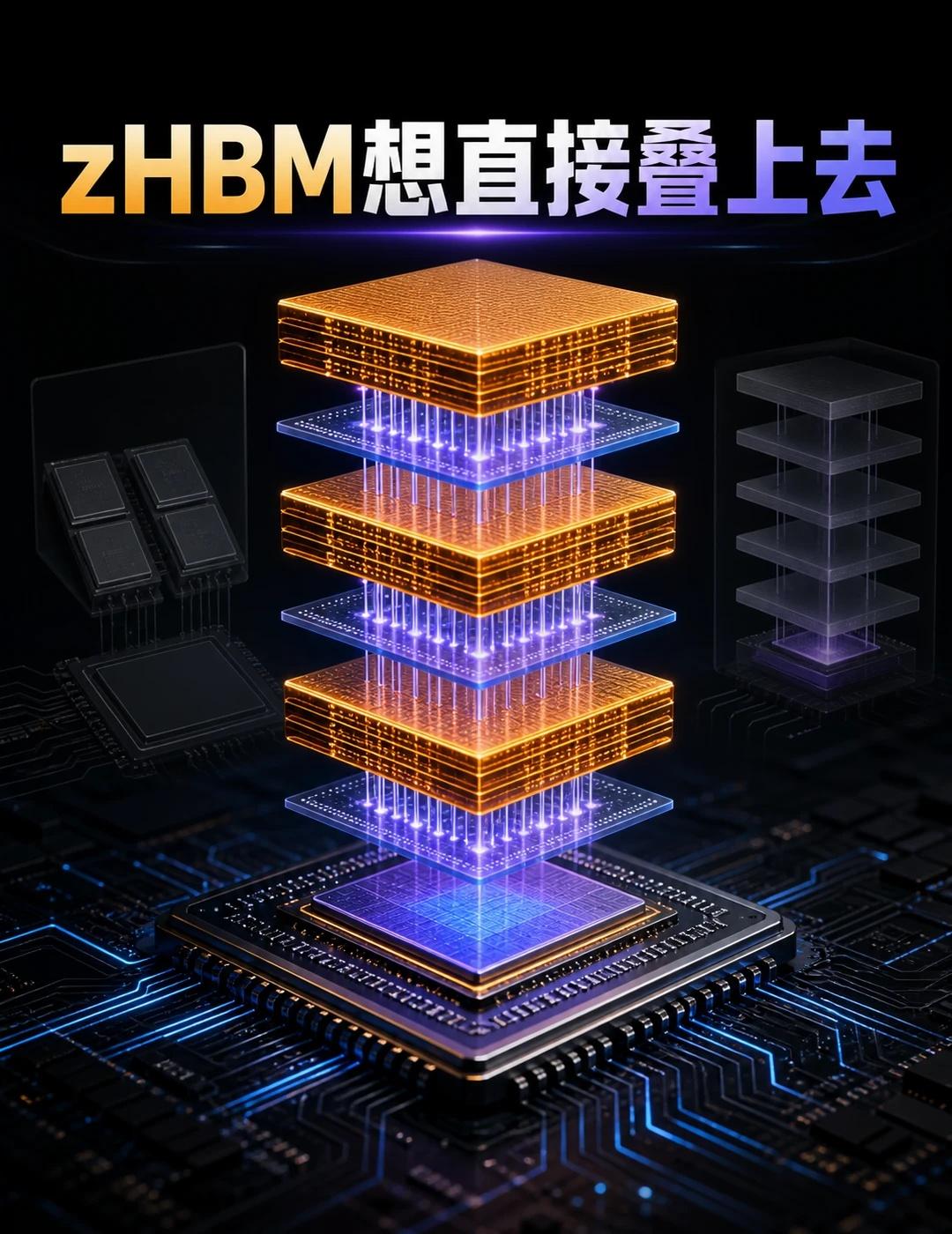

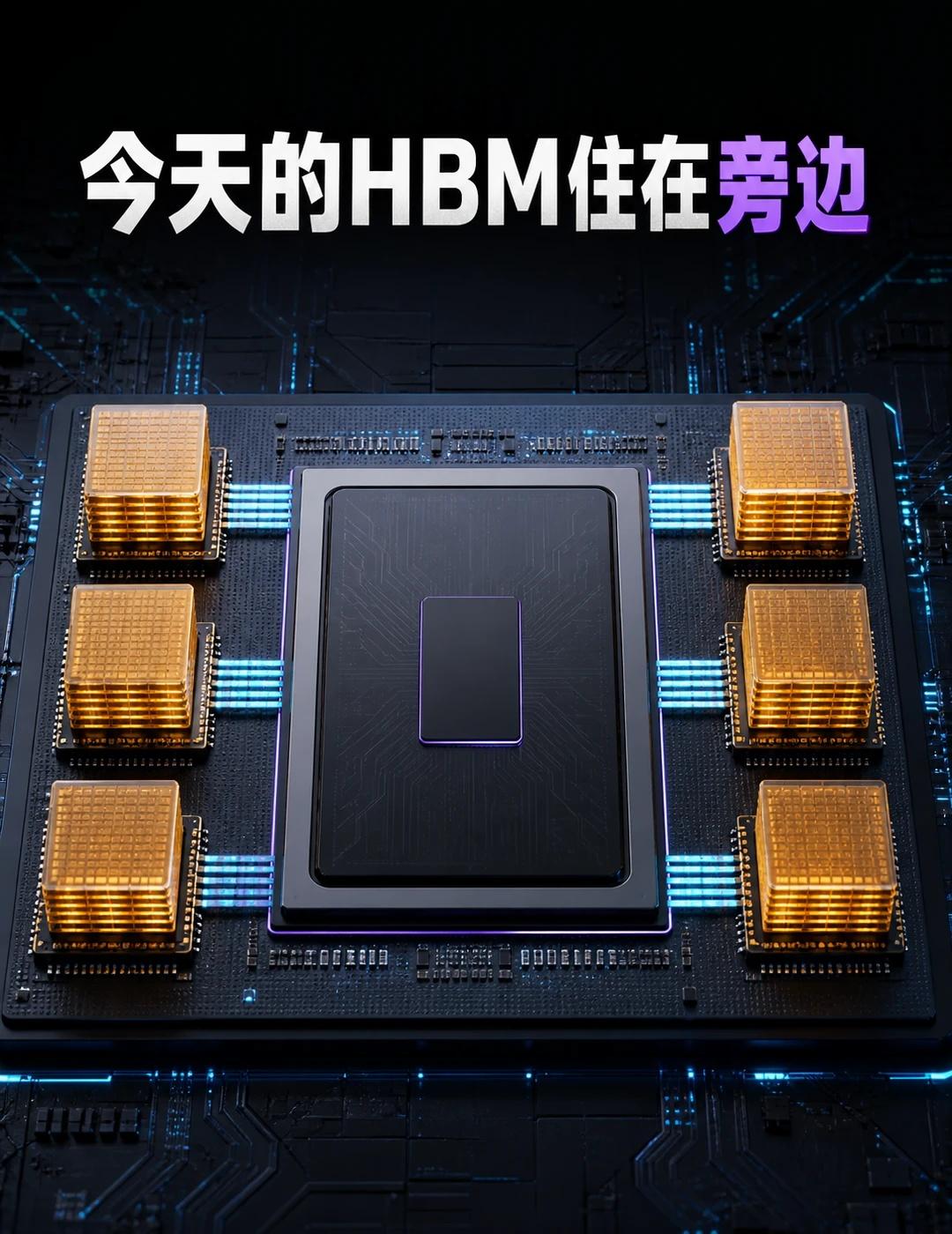

8月5日，三星在FMS 2026展示了zHBM概念：今天的HBM通常放在AI加速器旁边，通过中介层传输数据；zHBM则想把高带宽内存直接垂直叠在加速器上方。简单说，内存准备从“隔壁邻居”搬成“楼上住户”。

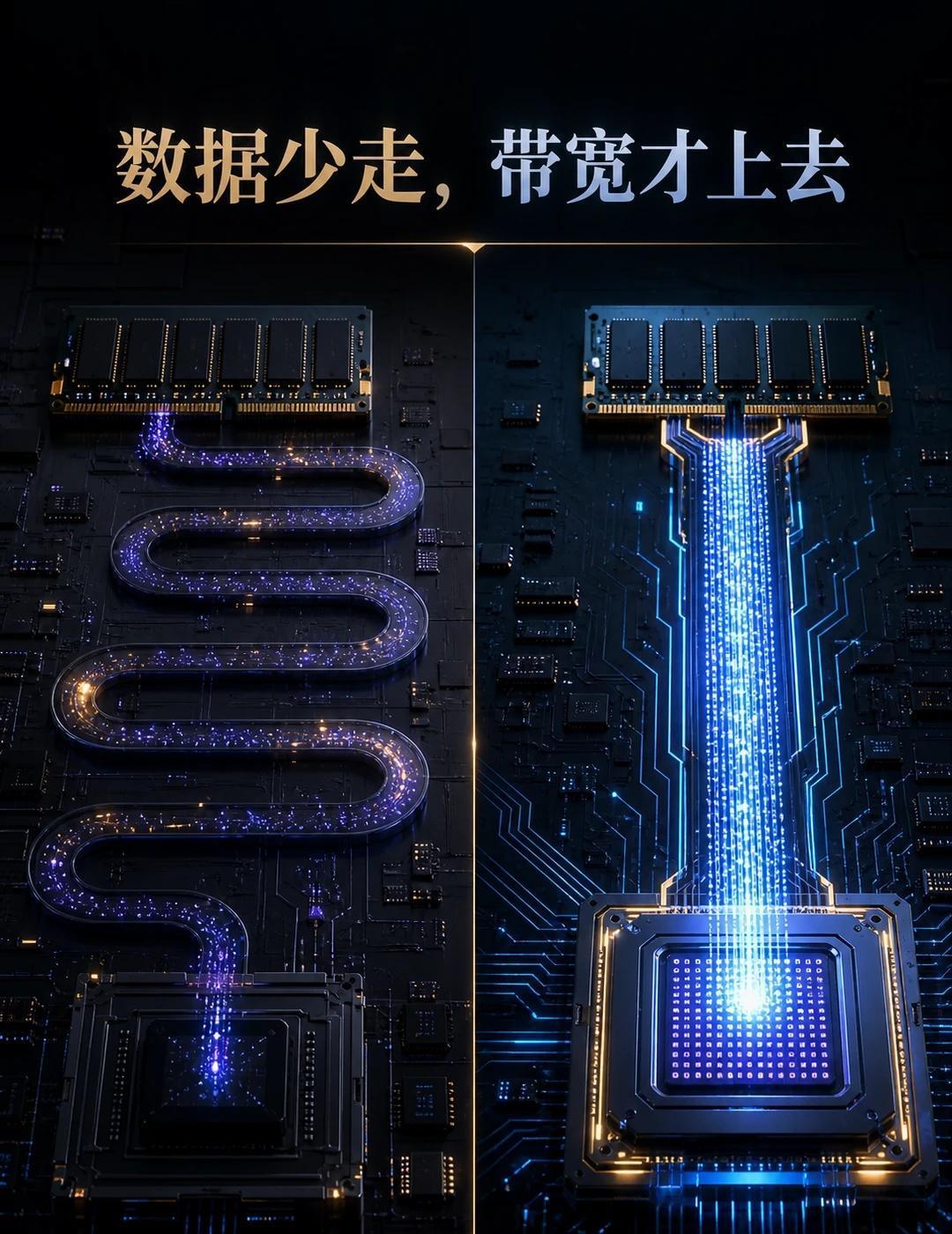

为什么还要继续缩短距离？AI芯片算得越来越快，但参数、激活值和KV Cache都要在计算单元与内存之间往返。距离越远，数据搬运消耗的时间和电力越多。把内存叠到计算芯片上方，目标就是扩大带宽、减少搬运，同时节省封装面积。

三星给出的路线图很激进：配合下一代接口，zHBM目标性能约为HBM5的8倍；采用新一代晶圆键合后，目标密度超过HBM5的10倍、能效提升至3倍，并把热阻降低一半以上。这里必须划重点：这些是三星对下一代架构的预期，不是已经量产产品的第三方实测。

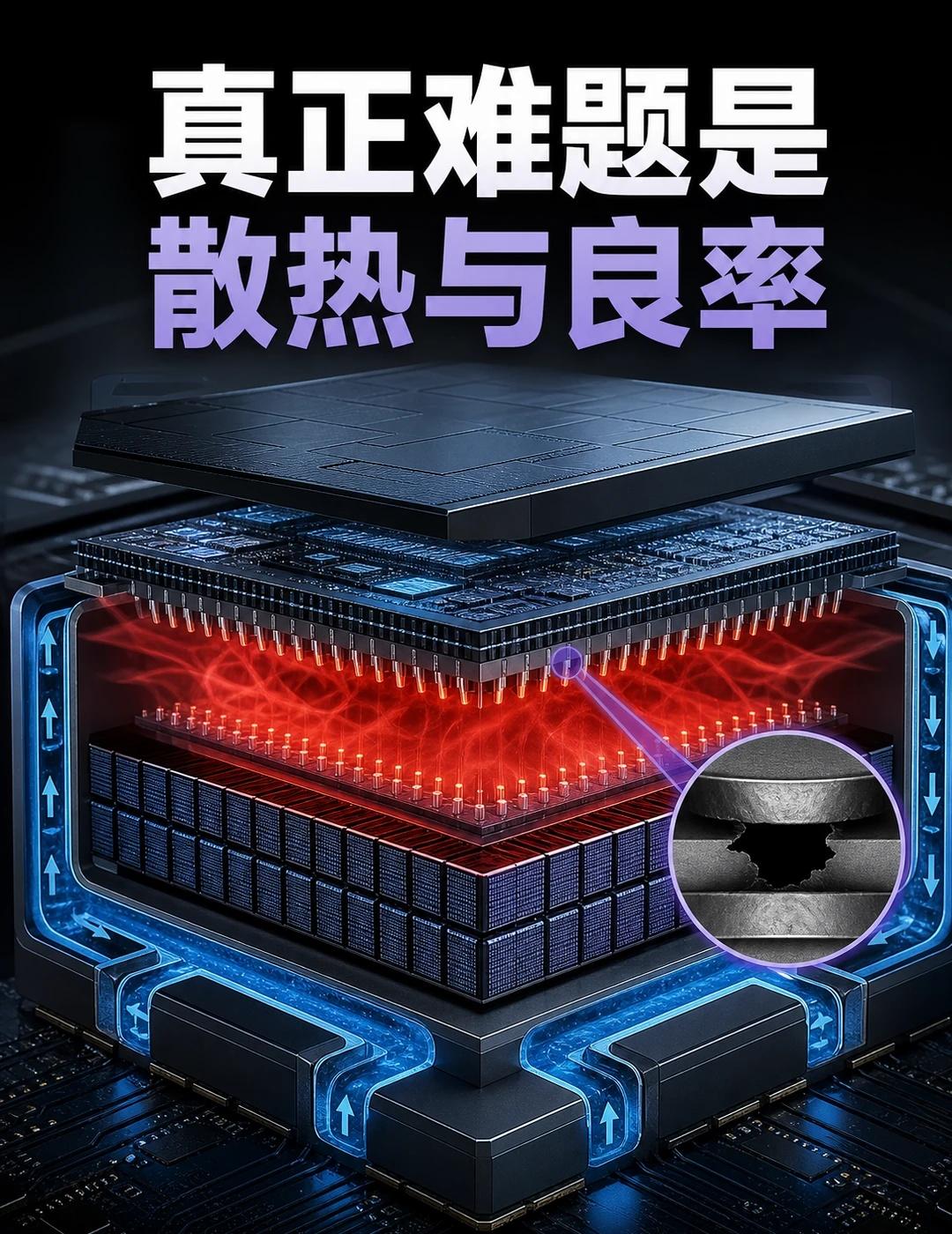

真正难的地方也恰恰在“叠起来”。计算芯片本身就是发热大户，上方再叠多层内存，热量如何导出？更多晶圆参与键合后，任何一层缺陷都可能影响整块封装，良率、测试、维修和成本都更复杂。三星还设想在内存与加速器之间加入可定制IP层，让不同客户调整容量与功能，但定制越深，协同设计难度也越高。

所以zHBM值得关注的，不只是一个“8倍”数字，而是AI硬件竞争正在改变形状：以前争制程、算力和HBM代际，下一步还要争谁能把计算、内存、互连和散热一起设计好。它现在仍是概念路线，真正价值要等样品、客户验证和量产数据再判断。
