你的车为什么打不着火？秘密就藏在这5个零件！一定要看完

你坐进车里，拧动钥匙，发动机轰鸣着启动……听着很简单对吧？但就在这一秒，机舱里面上演着一场真正的电气交响曲！⚡

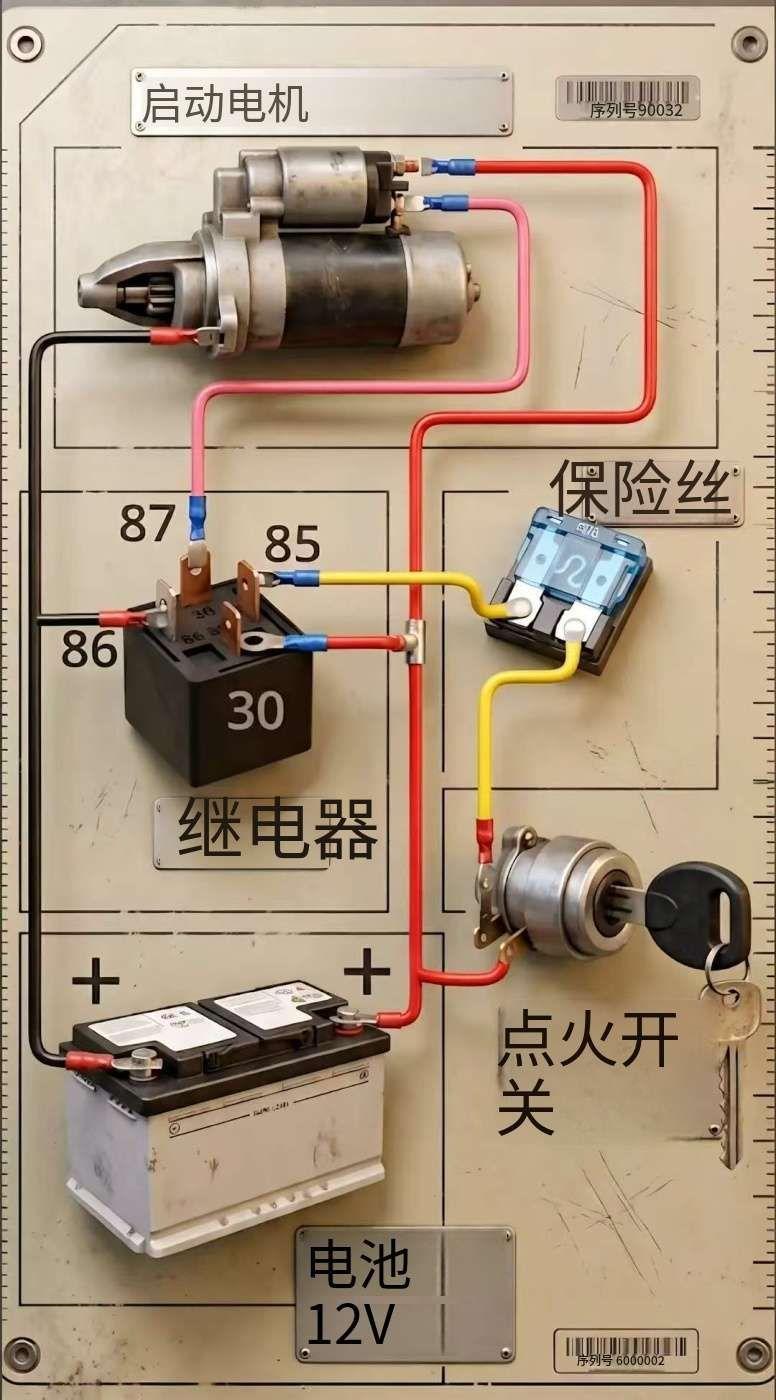

别再看物理课本上枯燥的黑白图纸。我整理了一份通俗易懂、贴近现实的启动系统原理图。保存下来别弄丢，这是汽车电路最好的速查笔记！🔧🔥

我们顺着电流，从钥匙到启动机走一遍流程：

1. 蓄电池（12V电瓶）
这是整套系统的心脏。正是它提供启动所需要的电能。
2. 点火开关（钥匙门）
你把钥匙拧到启动挡。触点闭合，电流开始输送出去！
3. 保险丝
电路的保镖。如果控制线路发生短路，保险丝直接熔断，保护点火开关和线束，避免起火。
4. 继电器（引脚30、85、86、87）
最巧妙，也是最重要的部件！
它是干什么的？起动机需要巨大的工作电流。如果把这么大的强电流直接经过钥匙门细小的触点，触点瞬间就会烧熔。

继电器就相当于一个智能开关：
钥匙过来的小电流（黄色线，85‑86引脚），吸合继电器内部电磁线圈；
线圈导通之后，再接通电瓶过来的大电流供给起动机（红、粉色线，30‑87引脚）。
设计巧妙又安全！

5. 启动马达（起动机）
得到强大电能之后，驱动单向器（甩轮）伸出来，咬合飞轮，带动发动机高速转动，完成第一次点火！搞定，可以开车了！🚗💨

接下来给真正的修理师傅出个眼力考题！
图里哪根线是接搭铁（负极）的？把你的答案写在评论区！看看这里有多少行家😎👍
