技术巡猎 比亚迪 为什么车载激光雷达里的微镜，比你的手机屏幕还怕摔？你有没有想过，激光雷达是怎么"看"路的？一束激光射出去，再扫回来就结束了吗？但是这个“扫”是讲究的，负责控制这束激光左右摆动的核心零件，叫扫描微镜，尺寸只有指甲盖的几分之一，但每分钟要扭转几万次---听起来很硬核对吧？但它的本质上，是一片会动的小镜子。这么小的东西，要在车里稳定工作十年，其实比想象的难得多。这是比亚迪这份专利（ 2025101209760）要思考的事情。
传统扫描微镜通常用硅做基底。硅确实便宜，工艺也成熟，但它有个硬伤，就是比较脆。单晶硅的屈服强度大约只有7 GPa。这个参数放在手机里可能没问题，但汽车里的振动、冲击、高温，完全是另一个量级。前机舱里的温度在夏天暴晒下轻松逼近甚至超过85℃，再加上发动机振动和路面颠簸，硅基微镜很容易出现疲劳、漂移，最后失效。你的手机屏幕摔一次可能只裂个角，这个微镜每天要振几万次，十年下来是什么概念？
更麻烦的是热，因为硅把热量导出去的能力不够强，微镜高速扭转时产生的热量散不出去，所以工作温度通常被压得很低。热一堆积，结构变形、性能漂移、寿命缩短就接踵而至。对于要跑十万公里以上的车来说，这是一个不能忽视的隐患，没人希望自己的智驾系统，开几年后激光雷达就老化失效。这到底是算法的问题，还是材料撑不住？答案其实藏在材料里。
比亚迪的解法很直接，把硅换成碳化硅，也就是SiC。这种材料和硅相比，完全是另一种性格，它的屈服强度可以达到11到14 GPa，杨氏模量约450到480 GPa，而硅只有130到174 GPa，这意味着同样大小的一小块材料，它能承受更大的冲击和弯曲而不变形。热方面也反过来，这种材料的热导率约3.5到3.7 W/cm·℃，硅只有1.3到1.5 W/cm·℃，同样发热，它能把热量更快导出，上限温度也更高。为什么车企越来越愿意在不起眼的小零件上换材料？答案就藏在"十年不坏"这四个字里。
这份专利的核心思路，把微镜和支撑结构都做成"基底层+介质层"的叠层，并且把基底层的材质从硅改成碳化硅。材料一换，整个零件的骨架就变强了，这是从根因上解决问题。说白了，不需要给微镜多加几件盔甲，把骨头换成了更硬的材料就行。

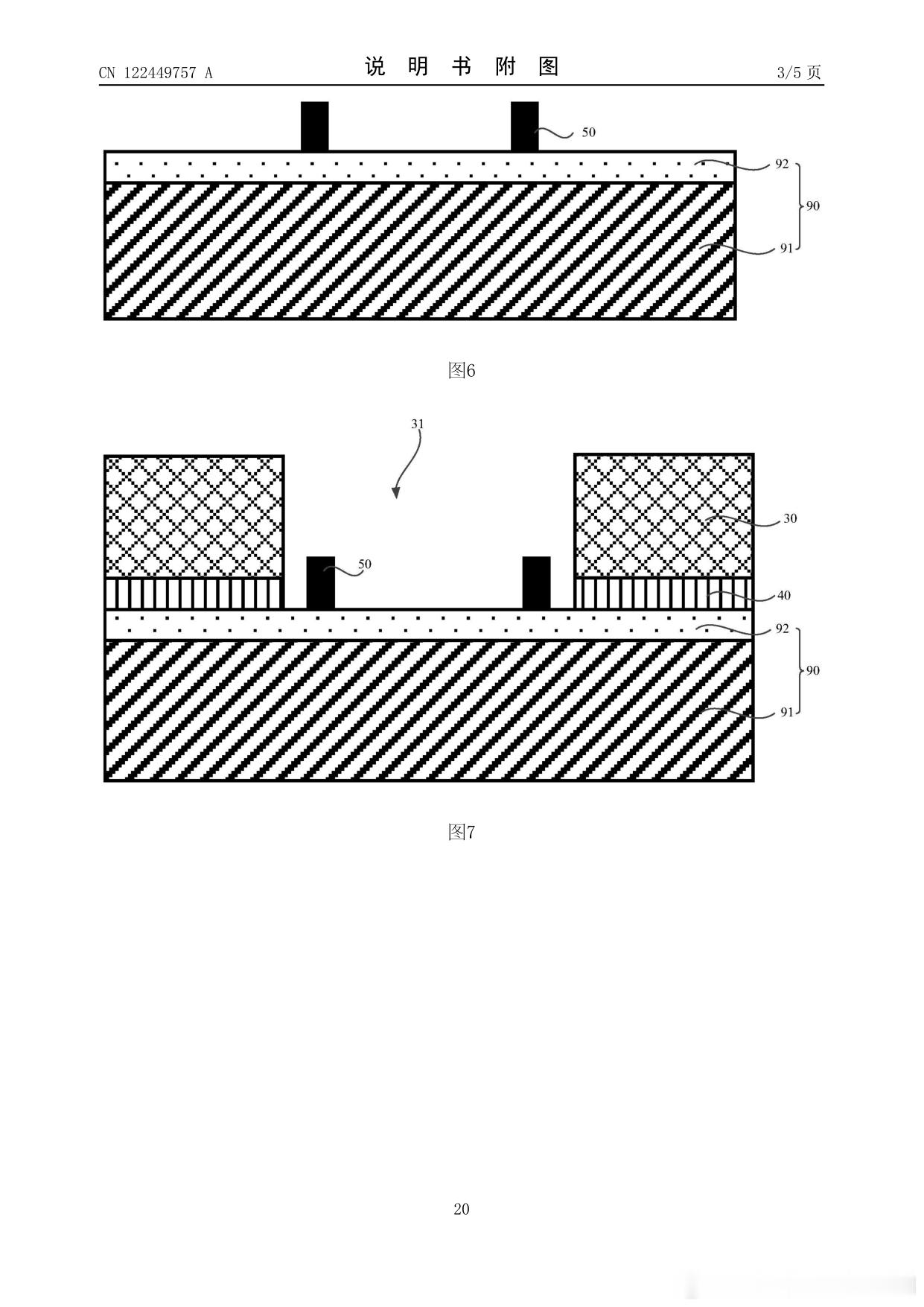

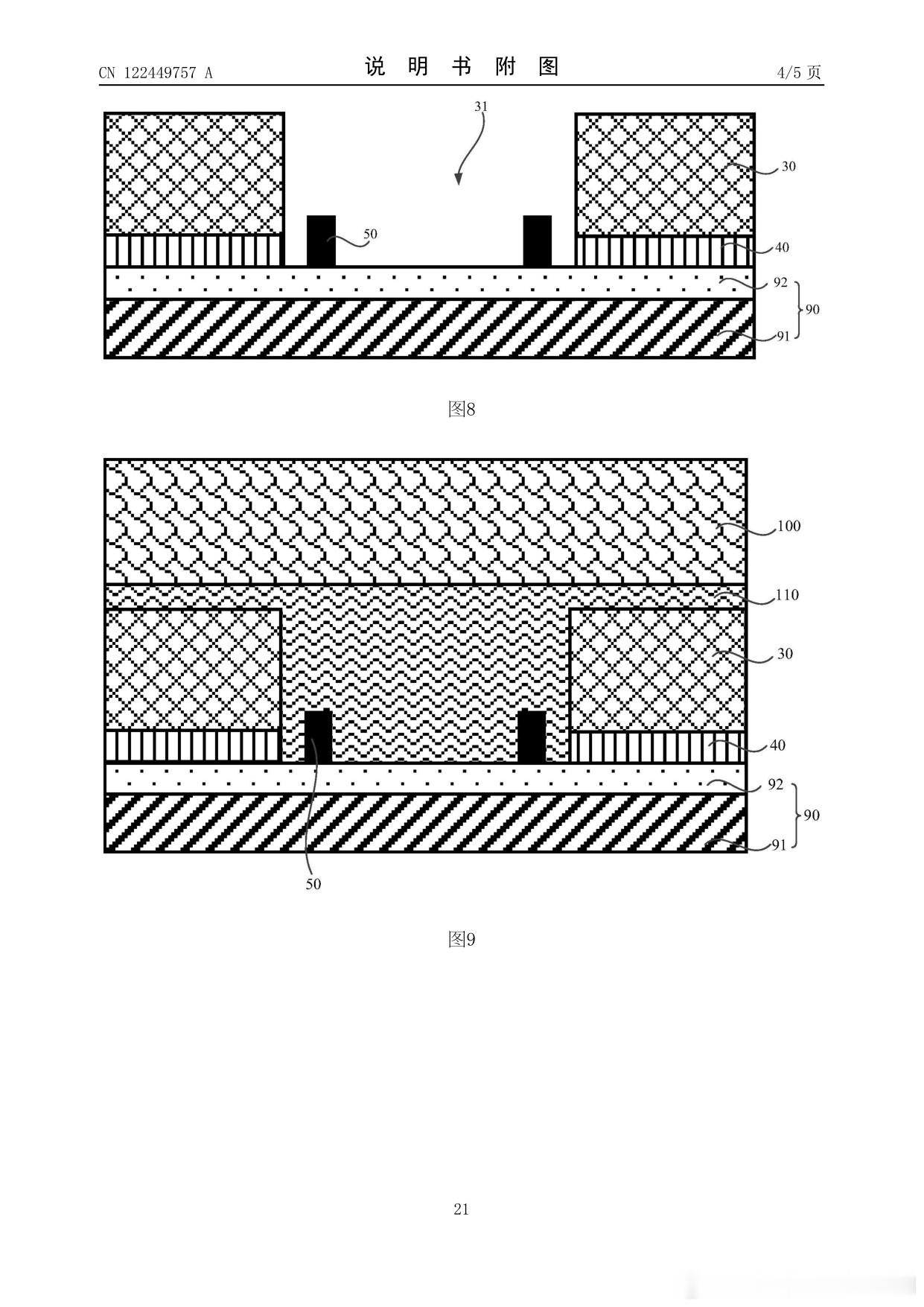

但换材料不是全部。这种新材料虽然硬，却也难加工。又硬又脆的材料，在刻蚀、减薄、释放可动结构时很容易裂，良品率是个头疼的问题。比亚迪在专利里加了一个第二支撑结构，通过玻璃浆料层键合到第一支撑结构的介质层上。这个第二支撑结构带有一个贯通腔，微镜就暴露在这个腔里。它像是在脆弱阶段给芯片套了个模具，防止后续减薄和释放时碎掉。没有这个模具，薄片子可能还没做成芯片就已经崩了。玻璃浆料键合在这里有两个作用。一是提供机械支撑，二是缓冲应力。新材料和硅的热膨胀系数并不一样，如果直接用刚性键合，温度变化时会产生热应力。玻璃浆料层让这种应力有个过渡，降低开裂风险，这是一个很实际的工程考虑。不是每个细节都能一眼看出用处，但这个过渡层确实很重要。
微镜能动，靠的是驱动线圈。专利里的线圈做在微镜结构的介质层上，和基底层绝缘。通电之后，线圈在外部永磁体的磁场里受力，带动微镜扭转。这其实就是电磁驱动微镜的经典方案，但比亚迪的改动在于把它和新材料基底一起整合进来了。同样的驱动方式，换了一副更耐造的骨架。可动部件多了，冲击和共振时就可能互相碰撞。比亚迪加了一个"阻挡结构"，环绕在微镜、线圈和焊盘周围。这个结构凸起高于介质层表面，像一圈矮墙。一旦微镜异常摆动超出安全范围，它会先碰到这圈墙，而不是直接撞到线圈或焊盘。这个设计在工艺上也有用：后续涂胶、键合时，胶体容易溢出污染镜面，这圈墙可以把胶挡在外面，保护反射面。你看，一个结构同时解决运行安全和工艺污染两个问题。

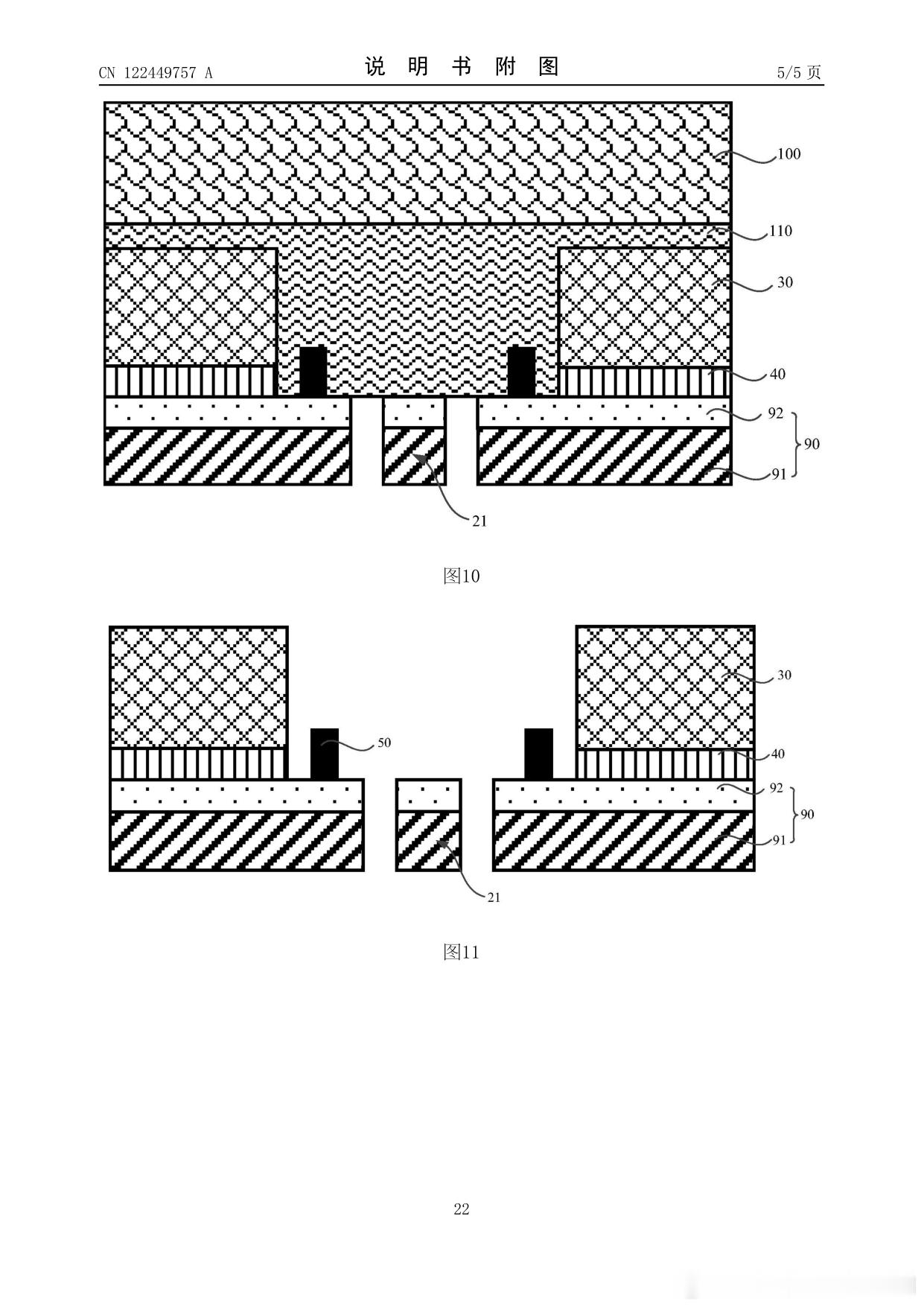

更有意思的是工艺集成。新材料难刻蚀，每多一次光刻和刻蚀，成本和良率风险都上升。专利把驱动线圈、焊盘和阻挡结构放在同一步骤里做：先在介质层上沉积一层种子层，然后图案化出三个区域，再一次性填充金属形成三者。三道工序压成一道，对于难加工的材料来说尤其划算，也更容易保证套刻精度。这就像是把三道菜改成一锅出，省时省力还少洗碗。最后，芯片从背面减薄基底，释放出一个可动结构：驱动框架、镜面、第一扭转臂和第二扭转臂。镜面背面镀上反射膜，再组装到永磁体磁场里，就是一个完整的扫描微镜。到这一步，材料、结构、工艺三个层面的改动才算真正合体。
从工程意义上看，这份专利不是追求扫描角度更大或者速度更快，而是可靠性。车载激光雷达和抬头显示对微镜的要求，不是实验室里能转就行，它需要在-40℃到105℃甚至更高温度、持续振动、偶尔冲击的条件下，稳定工作十年。新材料能不能做到这一点？从材料参数看，它比硅更接近这个标准。但这份专利也知道新材料的难点，所以用第二支撑结构和共制备工艺来对冲加工风险。这不是只谈理想参数，而是同时给制造难度留了后路。
它的边界也很清晰。方案面向电磁驱动的扫描微镜，不涉及静电驱动或者压电驱动。它解决的是材料和结构可靠性，不是光学设计、控制算法或者扫描轨迹。成本上，新材料基底和额外键合步骤会比普通硅方案高，所以更适合车规、工业级这些对可靠性敏感、愿意为零件付溢价的市场。消费级产品可能用不上，但汽车安全件正好需要。
激光雷达要真正普及，光电芯片、激光器、算法已经卷了很久。但最不起眼的那个小镜子，能不能在车里活到换车，可能才是决定用户体验的最后一环。比亚迪这份专利，算是在这个角落里补了一砖。你觉得新材料上车，会让激光雷达更耐用吗？
