只有一层碳原子的薄膜，为什么硬度能远超厚钢板数百倍？

很多人对"结实"的直觉是：越厚越硬，越粗越扛造。但材料学界有个反直觉规律——有些东西越薄越强，薄到只有一个原子层时，强度能直接拉爆钢铁。

这就是2010年诺奖级的明星材料：石墨烯（Graphene）。它由单层碳原子铺成，厚度仅0.335纳米——把3万层石墨烯叠起来才抵得上一根头发丝。

就这么一层"碳膜"，抗拉强度是结构钢的100~200倍。如果用石墨烯做缆绳，理论上能吊起两艘航母。今天聊聊这个"材料界纸片人"为何逆天，又为何至今未普及。

第一层：碳原子手拉手，sp²键结成蜂窝网

石墨烯的微观结构堪称自然界最优雅的设计。

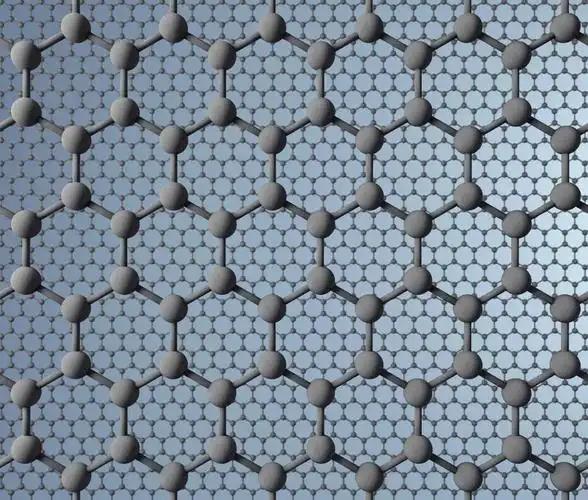

每个碳原子用sp²杂化轨道，跟周围三个碳原子各形成强σ键，在平面上搭出正六边形，无数六边形拼成一张无限延伸的"蜂窝网"。

每个碳原子剩余的一个p电子又形成离域π键，让电子能在全网自由奔跑——这也是石墨烯导电性逆天的原因。

关键在键能：C-C共价键键能约347 kJ/mol，是已知最强的化学键之一。整张网是完美单晶，原子排列整齐，没有晶界、位错或杂质捣乱。

相比之下，钢铁虽是铁原子晶体，但内部充满位错、晶界和夹杂，受力时这些"弱点"先崩，裂纹沿位错扩散导致断裂。石墨烯则不同——整张网是一个完整分子，受力时所有C-C键共同分担，没有"软柿子"可捏。

第二层：没有内部裂纹，断裂力学直接失效

更狠的是对断裂力学的维度压制。

宏观材料（钢、铝、混凝土）为何会断？依据格里菲斯裂纹理论：任何材料内部都存在微裂纹，受力时应力集中在裂纹尖端，裂纹扩展即导致断裂。材料越厚，内部微裂纹越多，越易断裂。

石墨烯这张网，厚度仅一个原子层，根本不存在"内部"。微裂纹无处藏身，载荷均匀分摊至每一根C-C键。真要断裂，必须逐个拉断C-C键，所需力度是钢铁的百倍以上。

实验数据极为夸张：

抗拉强度：石墨烯约 130 GPa，高强度钢仅 1~2 GPa，相差两个数量级。

杨氏模量：约 1 TPa，硬度接近金刚石。

单位重量强度：按"强度/密度"计算，石墨烯是钢的1000倍以上——因其密度仅2.2 g/cm³，远低于钢的7.8。

就是说一根肉眼难辨的石墨烯带，理论上能吊起一头大象；一张A4纸大小的石墨烯，可承受一头犀牛站立。

第三层：难点不在性能，在"大面积完整制备"

性能如此逆天，为何你手机壳还不是石墨烯的？卡在制备工艺。

石墨烯于2004年由曼彻斯特大学Geim和Novoselov用"胶带撕石墨"发现（诺奖成果确由透明胶带撕出），此法称机械剥离法，产出毫米级碎片，纯手工操作，科研可行，工业化零分。

后续发展的CVD（化学气相沉积）法：在铜箔上通甲烷，高温分解后在铜表面生长单层石墨烯，再转印至目标基底。

此路线现已能长出米级连续薄膜，但问题依旧严峻：

铜箔表面需完美无瑕，一粒灰尘即可毁掉整片生长；

转印是噩梦：将石墨烯从铜箔揭下移至其他基底时，极易破损、起皱或引入污染；

成本居高不下：平方米级单层石墨烯薄膜价格仍属"科研级"；

多层/缺陷难控：CVD稍有不慎即长出多层，或晶界丛生，性能大打折扣。

至于市面常见的粉体石墨烯（添加至电池、涂料、轮胎的黑色粉末），实为"破碎版石墨烯"，层数多达数十层，强度仅剩理论值零头，属"石墨烯概念工业品"，非真·单层石墨烯。

现状是：单层石墨烯性能天花板已触顶，但量产天花板仍死死压制。真要大规模应用"理论级强度"的石墨烯，还需突破卷对卷连续生长及无损转印工艺，乐观估计仍需5~10年。

一旦量产突破，哪些行业将被颠覆？

航空航天：机身蒙皮换用石墨烯复合材料，飞机减重三分之一，油耗骤降。

防弹装备：几毫米石墨烯陶瓷复合板可挡7.62步枪弹，重量比凯夫拉轻一半。

柔性电子：折叠屏基底、可穿戴设备电路，石墨烯兼具韧性与导电性。

新能源：锂电池负极掺入石墨烯，快充与循环寿命再上新台阶。

你觉得石墨烯全面量产后，最先被颠覆的是哪个行业？军工防弹？手机折叠屏？还是新能源车电池？评论区聊聊。

信源参考：

A. K. Geim & K. S. Novoselov, 《The rise of graphene》（Nature Materials 2007）

Lee et al., 《Measurement of the elastic properties and intrinsic strength of monolayer graphene》（Science 2008）

中科院金属所/北化工 CVD石墨烯量产工艺公开综述
