平时大家选电脑、挑数码设备，基本都只看CPU、显卡，觉得参数越高机子越好用。其实存储才是大家最容易被忽略、却最影响日常体验的配件。就拿我上大学那台机子来说，开机我都能去食堂买个早饭回来，它还在转圈圈。开个PS等半分钟，打游戏读条，室友都已经玩几分钟了我还没进地图。后来攒钱换了块SSD，那个差距真的是一下就能感受到，流畅度完全是不一样的两个世界。

很多人一看到TLC、QLC、3D NAND这些名词就头疼，觉得特别复杂。其实把这些技术串起来看，会发现它们背后一直在解决几个很朴素的问题：怎么在更小的空间里，装下更多的数据，同时让数据读写更快、使用也更加稳定。

早期的平面闪存，存储单元主要是在二维平面上不断“挤空间”。但芯片尺寸毕竟有限，越往后做，想继续提升存储密度就越困难，制造难度、单元之间的干扰等问题也会越来越明显。那怎么办？很简单，横着挤不动了，就开始往上盖。

于是3D NAND出现了。

如果把以前的平面闪存想象成一张地板，那3D NAND就像直接在这张地板上盖楼房，把存储单元一层一层往上堆。这样一来，不用只在二维空间里不断“挤座位”，也能继续提升存储密度。

所以我们现在看到的很多高容量SSD，背后其实都离不开3D NAND这样的技术演进。而这项技术的重要开拓者之一，就是铠侠的前身东芝存储器，有名的BiCS FLASH闪存，就是它家自研的3D NAND。从最早提出垂直堆叠闪存的构想，到一代代迭代堆叠层数，把 “向上盖楼” 这件事真正落地量产，才让我们普通人能用上大容量、高性价比的消费级SSD，今天第八代BiCS FLASH依旧是行业里的核心方案。

当然，闪存变强了，SSD想跑得更快，还得解决另外一个问题——数据怎么更快地进出。

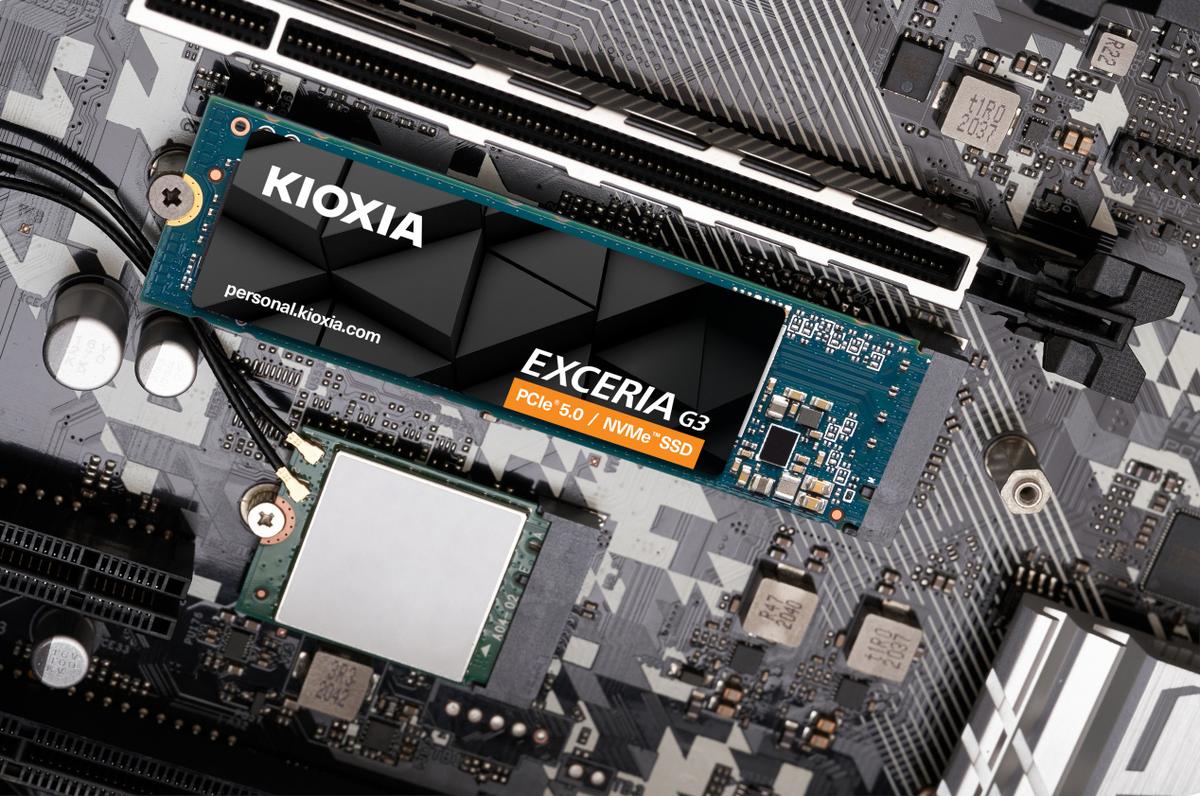

这时候就会看到PCIe 4.0、PCIe 5.0这样的接口标准。

简单理解，就像原本只有一条车道的路，现在不断拓宽，能够同时通过的数据更多了。不过马路再宽，也得看“车”本身跑得怎么样。

所以一块SSD的实际体验，并不是只看一个读取速度数字。

除了闪存颗粒和接口，SSD里面还有控制器、固件等部分，它们之间怎么配合，同样会影响实际使用体验。

这也是为什么同样标着高速接口、同样看起来参数很漂亮的SSD，实际使用起来，体验也可能不完全一样。

而聊到闪存的发展，又绕不开一个名字——铠侠。

如果有人觉得 “铠侠” 这个名字有点陌生，那说到东芝存储器，是不是就熟悉多了。其实铠侠的前身就是东芝存储，也是NAND闪存技术的开创者之一。从NAND闪存技术的诞生，到后来的3D NAND，相关存储业务长期在这条技术路线上持续投入，并逐步发展成为今天的铠侠。

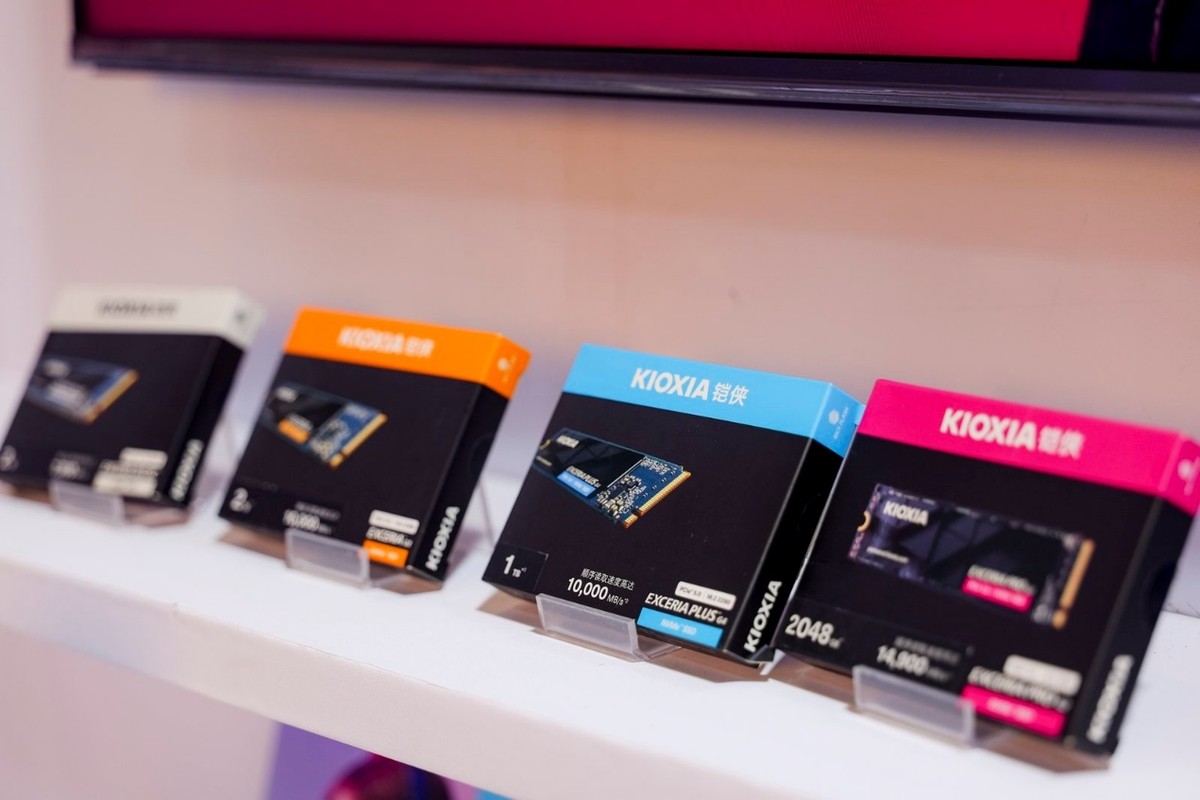

不同于很多只做组装贴牌的品牌，铠侠是个从底层闪存颗粒自研到成品SSD全部掌握的原厂厂商，颗粒、固件、调试全部自己把控，这套全链路的积累，最终就落到我们能买到的消费级产品上。从面向发烧友、将近跑满PCIe5.0带宽的旗舰SSD VE10，兼顾温度与容量的VC10，到适配笔记本、日常升级的主流型号，完整覆盖从硬核玩家到普通办公用户的需求。

对于一个长期参与闪存研发与制造的品牌来说，从底层技术到存储产品的长期积累，本身就是值得关注的一件事。

所以现在再回头看，一块SSD看起来可能只是一个小小的存储设备，但它背后其实是闪存、控制器、固件、接口等一系列技术共同作用的结果。

玩数码、玩科技这么多年我才慢慢想明白，咱们平时觉得理所应当的秒开软件、文件快速加载，以及照片、资料能够安安稳稳地保存下来，这些几乎注意不到的体验，其实都是存储技术一点点迭代换来的。

CPU 决定性能上限，存储则很大程度上决定了日常使用体验的下限。这块不起眼的闪存，真的不能小看。
